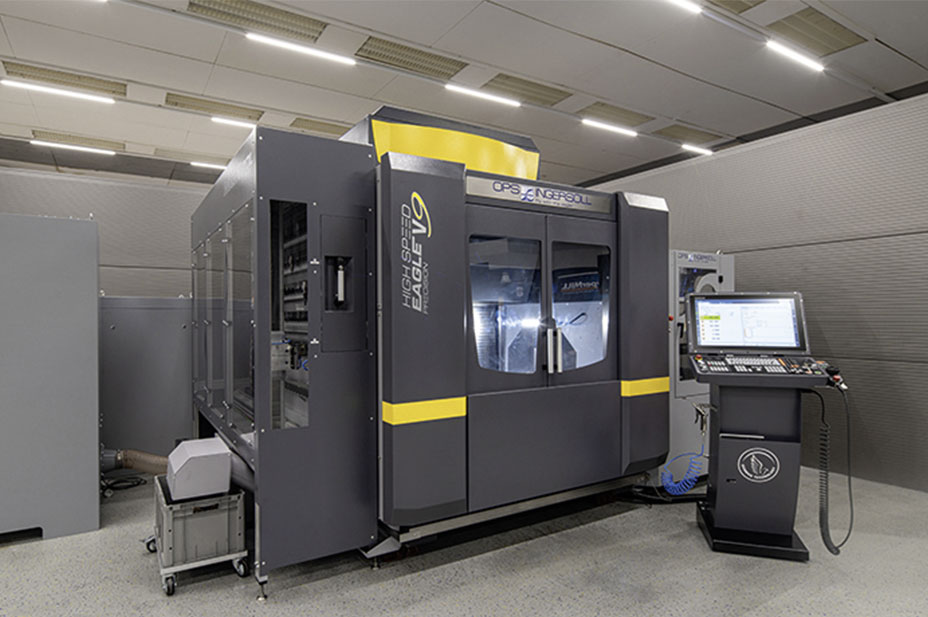

Gentagelsesnøjagtighed og langtidsstabilitet er grundlæggende krav til en værktøjsveksler. Fræse- og erosionsmaskinerne fra OPS-INGERSOLL Funkenerosion GmbH er også baseret på dette. Derfor satser værktøjsmaskinspecialisten fra Burbach på aksesystemer fra HIWIN GmbH i fræsemaskinerne i HIGH SPEED EAGLE V5- og V9-serien.

4-akset bearbejdning, 5-akset bearbejdning, akselbearbejdning - fræsemaskinerne fra OPS-INGERSOLL muliggør mange varianter af flerakset bearbejdning. Multiværktøjsmagasinet fås som ekstraudstyr. »Hovedfokus i en fræsemaskine er faktisk ikke på værktøjsveksleren«, forklarer Michael Gräfe, designchef hos OPS-INGERSOLL. "Den skal stadig fungere pålideligt, kræve så lidt vedligeholdelse som muligt og garantere en høj grad af processikkerhed. Man forventer simpelthen, at en værktøjsveksler holder i hele maskinens levetid."

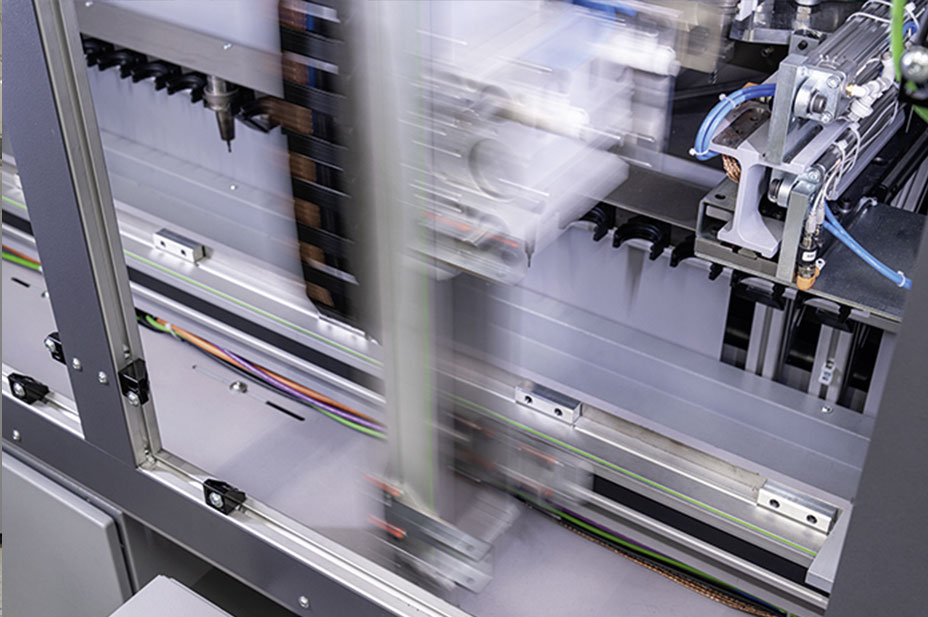

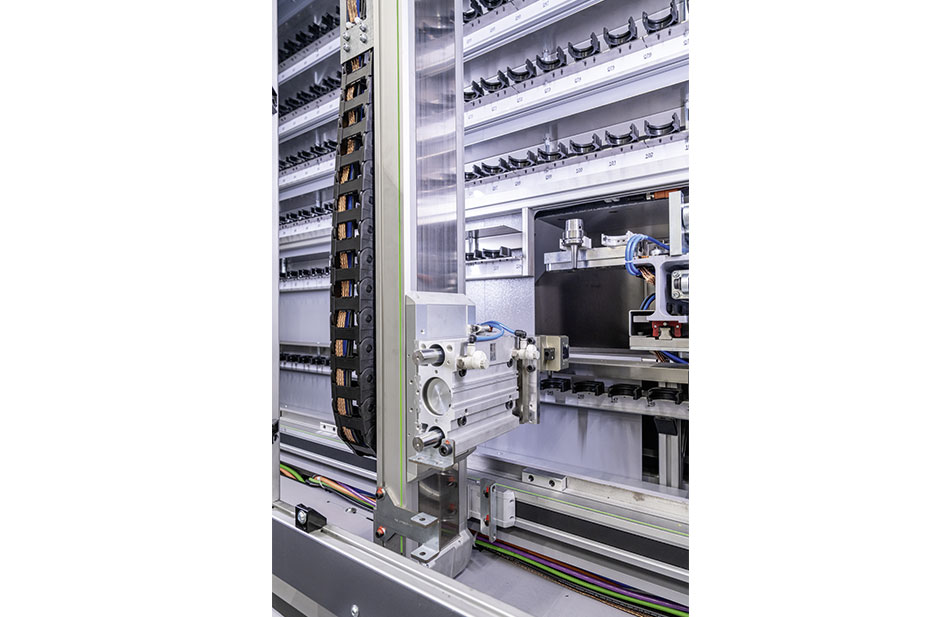

MultiTool har plads til enten 100 eller 150 værktøjer til bearbejdning, som skal være automatiserede og klar til brug inden for den kortest mulige skiftetid, afhængigt af bearbejdningsprocessen. Og det er her, et to-akset system HS22 fra HIWIN GmbH kommer ind i billedet: Den bøjelige enhed til positionering i X- og Y-retningen fungerer som en fremføringsakse og overtager også opbevaring og udtagning af værktøjer. Aksesystemet består af en double akse i X-retningen og et linearbord i Y-retningen, som hver især drives af en tandrem, og det sikrer den nødvendige gentagelsesnøjagtighed. Værktøjsveksleren arbejder med et kontrolunderstøttet magasinindlæsningssystem. HIWIN's to-aksede system transporterer det nødvendige værktøj meget dynamisk fra et magasin til indsætningsstedet. Værktøjer identificeres ved hjælp af en QR-læser. Manuelle indtastninger på maskinstyringen og dermed mulige fejlkilder elimineres, hvilket sikrer yderligere processikkerhed.

Lineære akser med valseelementer af høj kvalitet var afgørende

Det oprindelige design af værktøjsveksleren omfattede akser med glideføringer. De første tests viste dog, at den krævede positioneringsnøjagtighed og langtidsstabilitet ikke kunne garanteres på lang sigt. »Det gjorde det klart, at vi var nødt til at vælge akser med rullende elementer af høj kvalitet«, fortæller Michael Gräfe. "Selvfølgelig var installationspladsen også en udfordring. Takket være HIWIN-aksernes høje effekttæthed var vi i stand til at vælge en mindre størrelse og stadig få den ydelse, vi havde brug for." Brugerne er bøjelige, når de konfigurerer HIWIN-aksesystemer: Fra en frit valgbar slaglængde i millimeterintervaller er der også en bred vifte af muligheder, såsom energikæder, limit switches og en drevtilpasning inklusive gearkasse, der passer til alle motortyper. Specialisten i bevægelsesteknologi tilbyder således komplette systemer fra en enkelt kilde. HIWIN stiller gratis design tools og produktkonfiguratorer til rådighed for produktvalg på sin hjemmeside. »Samspillet mellem onlineværktøjerne og de personlige rådgivere er fremragende«, siger Michael Gräfe. "Vi havde allerede selv arbejdet intensivt med designprogrammerne og konfiguratorerne på hjemmesiden på forhånd, og i forbindelse med det endelige design var vi så i direkte kontakt med vores ansvarlige kontor- og feltmedarbejdere, så vi kan stadig godt lide at arbejde med mennesker. De ekstra korte leveringstider overbeviste os i sidste ende fuldstændigt."

Konklusion: Med MultiTool 100/150 giver OPS-INGERSOLL sine kunder en kraftfuld værktøjsveksler med et lille fodaftryk i sine fræsemaskiner. Brugen af HIWIN's to-aksede system garanterer ensartet præcision over hele driftstiden. De to partnere ser allerede fremad: »Aksesystemernes høje skalerbarhed og det fremragende samarbejde er imponerende. Det vil helt sikkert føre til yderligere opfølgningsprojekter,« siger Michael Gräfe og ser fremad.
