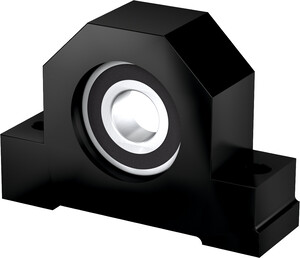

SLA20
Hint
Az SLA szabad csapágy tengelymagassága kifejezetten az SFA sorozatú rögzített csapágyhoz és a GFD sorozatú anyaházhoz igazodik.
Méretek
Méretek | |||
---|---|---|---|
Orsó névleges átmérő | 32 | mm | |
L | 112 | mm | |
L/2 | 56 | mm | |
L1 | 65 | mm | |
L2 | 73 | mm | |
L3 | 92 | mm | |
H | 78 | mm | |
H1 | 42 | mm | |
H2 | 27 | mm | |
H3 | 10 | mm | |
H4 | 20 | mm | |
H5 | 18 | mm | |
d | 20 | mm | |
D | 47 | mm | |
b | 14 | mm | |
B | 34 | mm | |
B1 | 10 | mm | |
S1 | 10,5 | mm | |
S2 | M12 | ||
Csapágy típusa | 6204.2RS | ||
Biztosító gyűrű | 20 × 1,2 |
