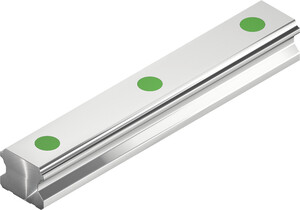

EGR15U
Hint
Gyártási hosszúságú sín, kérjük, vegye figyelembe az eltérő tűrési értékeket a táblázatban.
Méretek
| Méretek | |||
|---|---|---|---|
| WR | Sínszélesség | 15 | mm |
| HR | Sínmagasság | 12,5 | mm |
| D | 7,5 | mm | |
| h | 5,3 | mm | |
| d | 4,5 | mm | |
| P | Furatosztás | 60 | mm |
| Lmax | Max. hossz (E1 = E2 = P/2) | 3900 | mm |
| Lmin | Min. hossz | 72 | mm |
| E1/2 min | 6 | mm | |
| E1/2 max | 54 | mm | |
| Súly | 1,23 | kg/m | |
| Méretek (sínek gyártói hosszúságban) | |||
|---|---|---|---|
| L | Teljes hossz | 4.000 +20 | mm |
| E1 | 20 ±0,5 | mm | |
| E2 | 20 +20 | mm | |
HICOAT CZS HIWIN bevonat
A HICOAT CZS olyan vékony rétegu horganybevonat, ami jó korrózióvédelmet ás jó kopásvédelmet biztosít még a sugarakban és az élekben is. A katódos védohatásnak köszönhetoen a kisebb csupasz helyek is védettek maradnak. Ez a bevonattal el nem látott alkatrészekkel ellentétben egyértelmuen hosszabb ideig használható. A CZS bevonat a HG, EG, és CG gyártási sorozatnál áll rendelkezésre. További információkat a "Profilsínvezetések" katalógus "HIWIN bevonatok a profilsínvezetésekhez” fejezetében találhat.
HICOAT CTS HIWIN bevonat
A HICOAT CTS olyan vékony rétegu krómbevonat, ami jó korrózióvédelmet ás jó kopásvédelmet biztosít. A kiváló kopásállóság a bevonat nagyon jó keménységébol következik. A CTS-bevonat Cr(VI)-mentes és élelmiszer-álló. A HG, EG, CG és WE gyártási sorozat áll rendelkezésre. További információkat a "Profilsínvezetések" katalógus "HIWIN bevonatok a profilsínvezetésekhez” fejezetében találhat.
| Megnevezés | Kategória | Termék | Méret | Nyelv |
|---|---|---|---|---|
| Profilsínvezetések | Katalógus | Profilsínvezetések | 7 MB | |
| Profilsínvezetések | Konfigurációs lap | Profilsínvezetések | 2 MB | |
| Profilsínvezetések | Szerelési útmutató | Profilsínvezetések | 5 MB | |
| CG lineáris vezetők | Szórólap | Profilsínvezetések | 301 KB |
Eltolási ellenállás a kenési állapot függvényében
A golyóskocsi eltolási ellenállása sok tényezotol, pl. a terheléstol, homérséklettol, kenoanyagtól (zsír, folyékony zsír, olaj), a kenoanyag mennyiségétol, az eltolási sebességtol, a gyártási sorozattól, mérettol vagy a tömíto rendszertol függ. Az eltolási ellenállás konkrét megadása ezért csak meghatározott keretfeltételek mellett lehetséges. Jelentos tényezot képvisel itt a kenoanyag és a kenési ellenállás. Frissen kent állapotban az eltolási ellenállás jelentosen megno. Azonban már egy 15 méteres bejáratási szakasz után ismét csökken az eltolási ellenállás kb. 50 %-kal.
Gépi vagy kézi lesarkítás
Az alábbi videóban azt láthatja, hogy géppel és kézzel hogyan lehet lesarkítani a profilsínvezeték éleit.
Takarósapkák fel- és leszerelése
A takarósapkák forgácstól és szennyezodéstol mentesen tartják a profilsínek szerelési furatait. Ebben a videóban bemutatjuk, hogyan kell egyszeruen fel- és leszerelni az acél, sárgaréz vagy muanyag takarósapkákat.
A profilsínvezetés működése
A profilsínvezetés lehetové teszi a hengertestek segítségével történo lineáris mozgatást. A golyók vagy görgok sín és golyóskocsi közötti használatával a profilsínvezetés rendkívül pontos lineáris mozgást tud elérni.
Egy profilsínvezetés hosszú idejű kenőegysége
A profilsínvezetések hosszú ideju kenoegységével sokszorosára növelhetok a kenési idoközök, ennélfogva jelentosen csökkentheto a karbantartási idoközök száma. Igény esetén golyóskocsinként akár két hosszú ideju kenoegység is felszerelheto.
